汽车涂装处理系统
汽车涂装处理系统是现代汽车制造中工序最长、技术复杂度最高、环保要求最严的环节之一。它不仅决定了车辆的外观质感（颜色、光泽），更是汽车防腐蚀（防锈）的第一道防线。
一个完整的汽车涂装系统通常由前处理、电泳、涂胶、中涂、面漆、罩光、检验等核心工艺和以下六大系统组成：车身输送系统、前处理电泳系统、打磨与密封系统、喷漆系统、烘干炉系统、废气环保处理系统。
一个完整的汽车涂装系统通常由前处理、电泳、涂胶、中涂、面漆、罩光、检验等核心工艺和以下六大系统组成：车身输送系统、前处理电泳系统、打磨与密封系统、喷漆系统、烘干炉系统、废气环保处理系统。

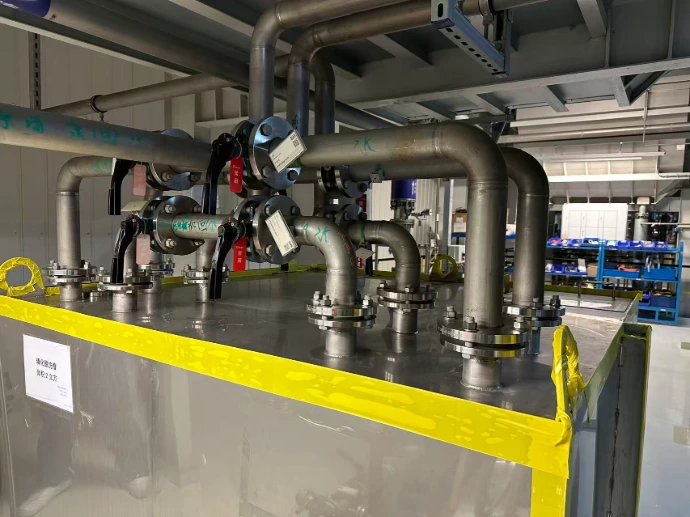

前处理系统
前处理系统目的是获得一个洁净、有适当粗糙度的金属表面。
预清洗/脱脂： 采用高压水和碱性脱脂剂去除车身上的冲压油、防锈油和灰尘。
磷化/硅烷处理：
传统磷化： 在车身表面形成一层致密的磷酸锌结晶膜，增强电泳层的附着力和耐腐蚀性。
新型薄膜技术： 如锆盐硅烷处理，更环保，沉渣少，且能在常温下进行。
电泳系统
电泳系统保证车身防锈能力长达10年以上的关键工艺。
阴极电泳： 将车身浸入电泳槽液并通入直流电。带正电的涂料粒子（环氧树脂）沉积在带负电的车身表面，形成均匀的底漆层。
UF清洗： 电泳后使用超滤液清洗，回收带出的涂料，并防止漆膜产生缩孔。

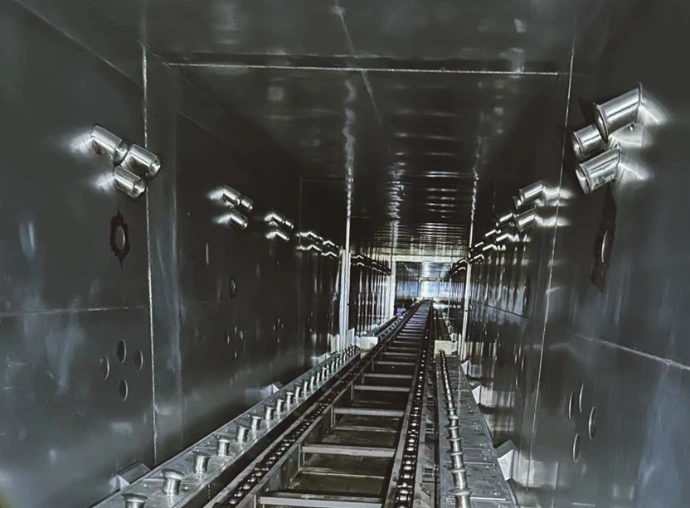

烘干炉设备
溶剂挥发与水份蒸发： 在升温初期，涂料中的有机溶剂或水（水性漆）首先挥发排出。
流平与熔融： 随着温度升高，树脂颗粒开始熔融流动，漆膜表面张力降低，从而流平，消除橘皮和刷痕。
交联反应： 在达到特定温度（如电泳漆的180℃，清漆的140-160℃）后，树脂中的官能团发生化学交联反应（聚合），形成立体的网状分子结构。这一过程是不可逆的，它赋予了漆膜最终的硬度、耐候性、耐化学品性和附着力。
输送系统
输送系统负责将白车身在各个工艺工位（前处理池、喷漆室、烘干炉、打磨区等）之间精确、稳定地传输。
涂装输送系统经历了从地面链→ 摆杆→ 滑橇→ 多功能穿梭机的演进。
摆杆链/摆杆输送机：车身通过吊具挂在摆杆上，摆杆可以上下摆动。
多功能穿梭机：一种全自动、可独立运行的输送小车。

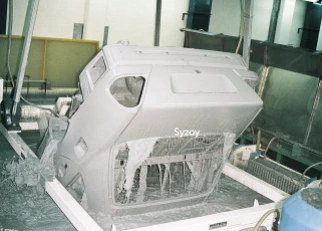

Rodip系统（旋转浸渍）：车身被夹紧后可以360度旋转。

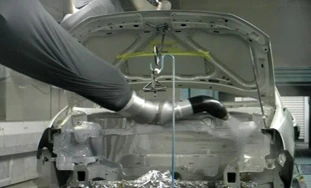

喷涂系统
喷涂系统是汽车涂装车间中最核心、最精密的部分，它直接决定了车身最终的颜色效果、光泽度、鲜映性以及涂料利用率。
如果说输送系统是动脉，烘干炉是内脏，那么喷涂系统就是那双灵巧的手。现代汽车涂装的喷涂系统已完全由机器人自动喷涂主导，辅以少量人工补喷。
一个完整的自动喷涂系统通常由以下几个子系统构成：供漆与调漆系统、喷涂执行机构喷涂机器人、 雾化器负责将液态涂料变成微小的雾滴、喷涂室环境控制系统、过喷漆雾处理系统湿式文丘里/水幕干式分离系统。
废气处理系统
在汽车涂装系统中，RTO（是处理涂装废气（VOCs）的核心环保设备。由于涂装车间（尤其是喷漆室、烘干炉）会产生大量含有苯、甲苯、二甲苯等有机溶剂的废气，这些气体不能直接排放到大气中，而RTO就是通过高温燃烧的方式将其净化。
废气在燃烧室内被加热到 760℃ - 850℃ 的高温。在此温度下，有机废气（VOCs）分子发生氧化分解反应，转化为无害的二氧化碳和水蒸气。这一过程的净化效率通常高达 99%以上。
燃烧产生的高温洁净烟气在排出前，会通过一个装有陶瓷蓄热体的蓄热室。热量被蓄热体吸收储存，烟气降温后排放。
另一侧的低温废气在进入燃烧室前，会先通过已被加热的陶瓷蓄热体，吸收其储存的热量，使废气在进入燃烧室前就已被预热到接近燃烧温度。
